引 言

隨著人們生活水平的提高，住宅建設在質量和標準上的要求也在不斷提升。在國家政策的引導下，住宅建筑的排水系統，作為人類生活必不可少的環節，也更加引起人們的關注。不降板同層排水，一種近年來大力推廣和使用的一種排水方式。隨著建筑品質的不斷提升，其優勢逐漸凸顯，配套產品也逐漸成熟，開始為更多的建筑設計所青睞。

一、政策背景

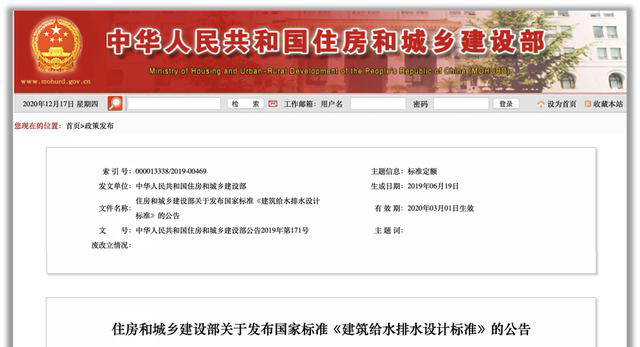

《給排水設計規范》(GB 50015-2003) 2009 年版 4.3.3 條 規定：排水管道不得穿越住宅臥室、客廳、餐廳，不宜靠近臥室臨近的內墻，不宜穿越櫥窗壁柜，不得布置在食堂、廚房的操作、備餐上方。

《住宅設計規范》(GB 50096-2011)8.2.8 條規定：污廢水排水橫管宜設置在本層套內。

《建筑同層排水工程技術規程》（CJJ 232-2016）3.3.13條規定：降板區域（或建筑面層抬高區域）不應有漏水或積水現象。當降板區域采取積水排除措施時，積水排除裝置接入立管前應設置水封，且應具有防干涸和防反溢功能。

二、設計理念

所謂同層排水是把排水橫支管敷設在本層衛生間內，不穿越下層樓板，在本層匯入立管。不降板同層排水是同層排水領域一種新的科學技術應用。實現建筑衛生間（也適用于廚房和陽臺）既不結構降板也無需額外抬高完成地面的同層排水方式。通過排水匯集器和特殊的可調式配件實現不降板同層檢修排水系統）。

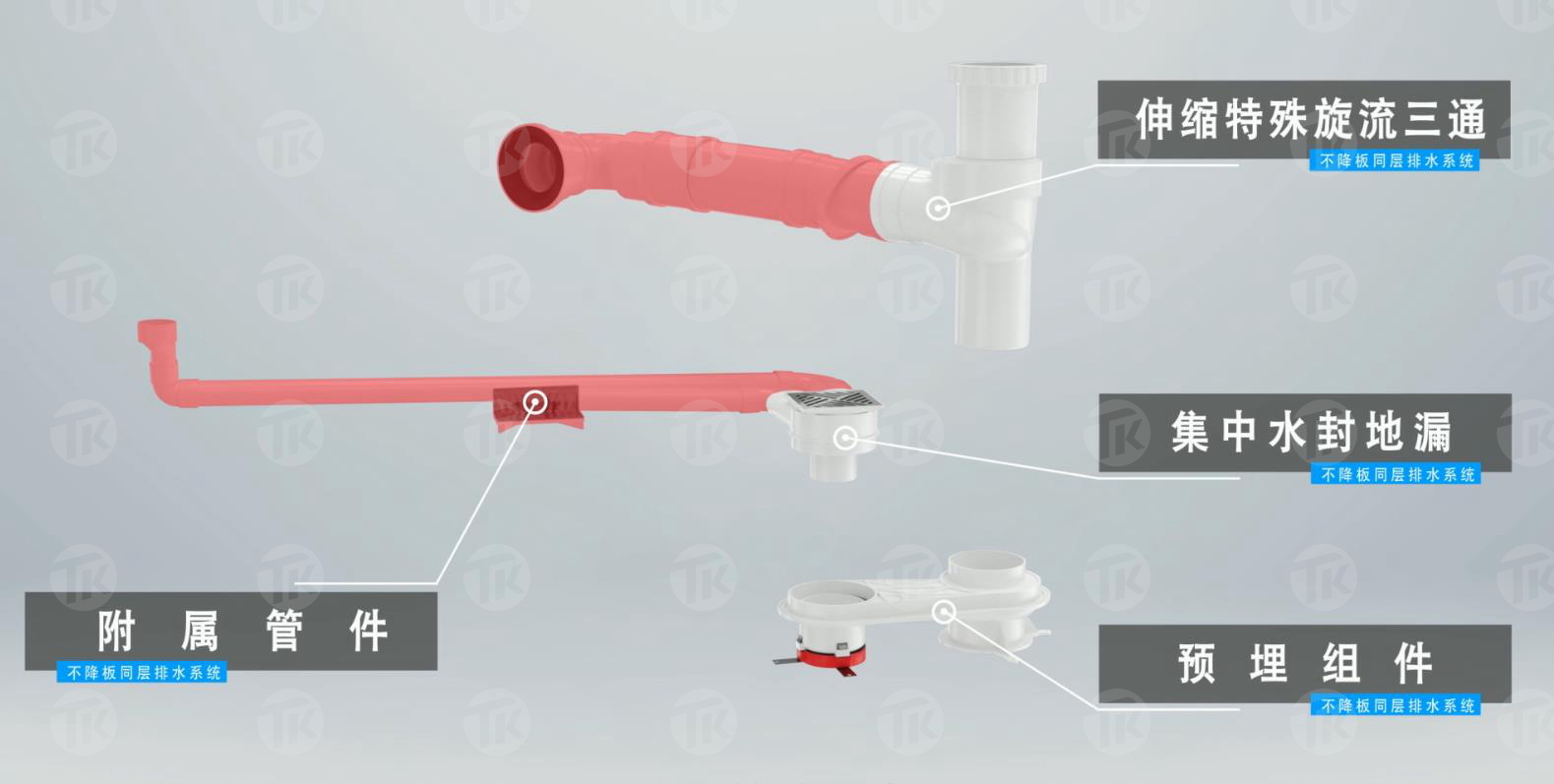

三、系統組成

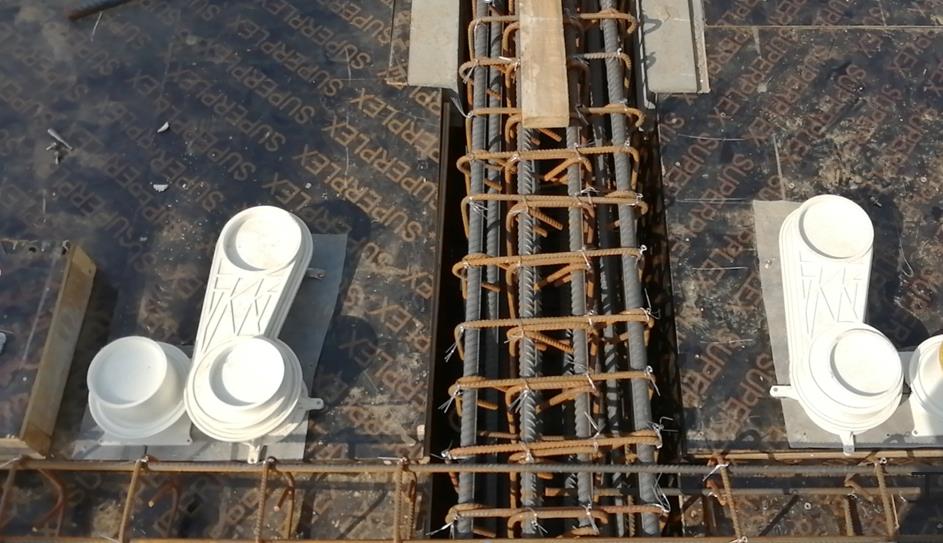

1.預埋組件：連接立管與各樓層橫支管的連接件。

2.伸縮旋流三通組件：由插式伸縮節和特殊旋流三通組成，與螺旋管搭配組成單立管排水系統。

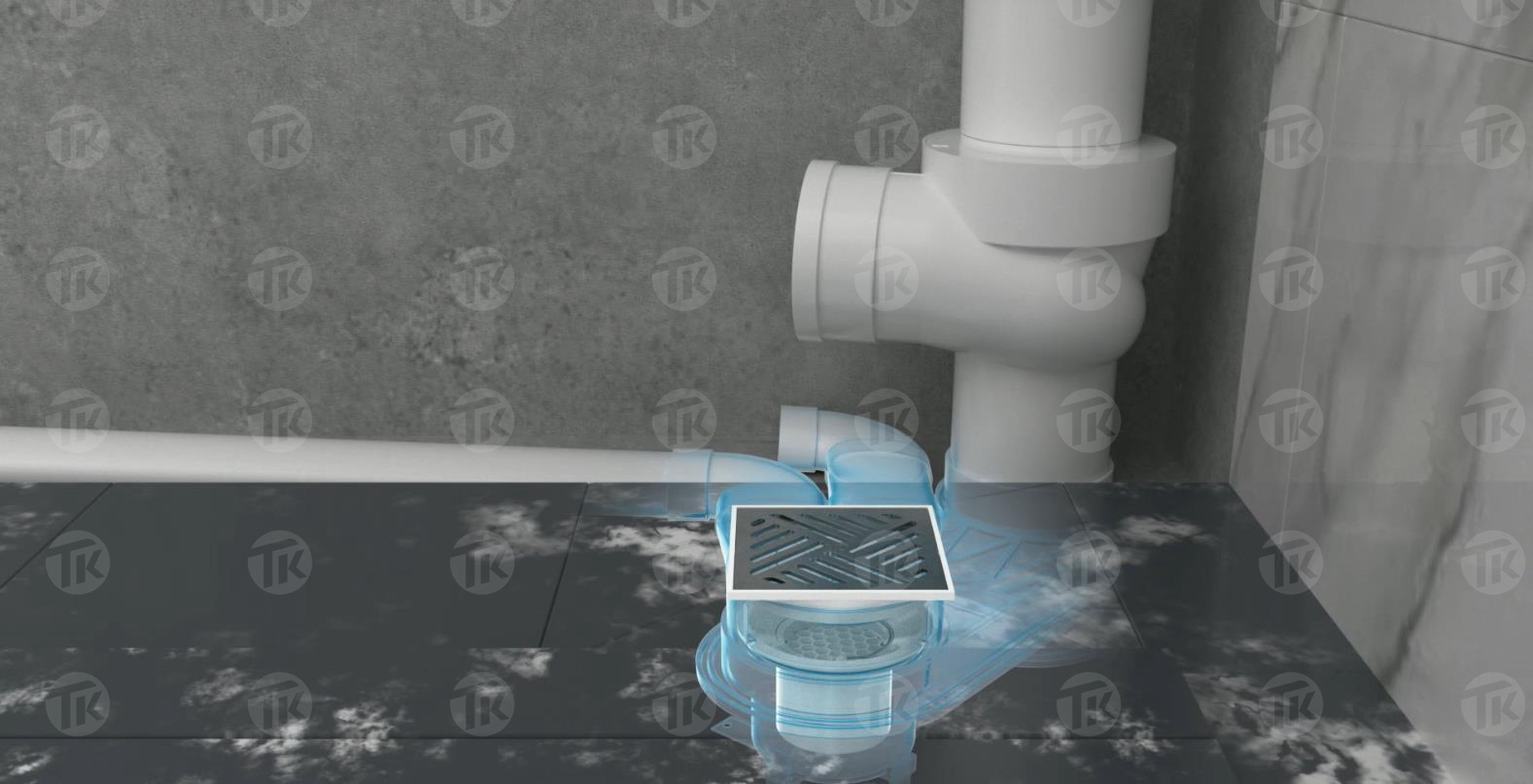

3.地漏匯合組件：連接各廢水支管，與預埋組件組成廢水集中水封。

4.附屬配件：連接廢水橫管配件，提供扁管和圓管兩種形式，適應不同的裝修層厚度。

四、不降板同層排水系統特點：

系統特點1：層高優越，舒適空間。

系統特點2：集中水封

全屋廢水全部匯入地漏匯合組件，在此形成集中水封。無需單獨安裝P型、U型存水彎，節省空間。多器具補水，防止某一用水器具長時間不使用水封干涸，導致衛生間反臭。

系統特點3：同層檢修

所有廢水支管都匯入集中水封地漏中，管道堵塞時，在集中水封地漏即可進行檢修，真正做到同層易檢修。

系統特點4：防火安全

預埋組件底部自帶阻火模塊，一次現澆后無需增設任何措施，阻火時長遠超國標最高等級一類建筑樓板耐火時長，安全可靠。

總結

隨著技術的日益完善和成熟，在國家政策的導向之下，國內同層排水系統會越來越完善，降板同層排水的問題也會逐步解決，作為同層排水中新興的不降板同層排水技術，也會更加引起重視。國內同層排水的未來，任重而道遠，作為同層排水新技術的不降板同層排水，也將大有可為。
